近日，中石油華東設計院有限公司(以下簡稱華東院)Aspen Hysys動態模擬泄放分析團隊完成惠州宇新化工有限責任公司全廠火炬系統動態模擬優化研究報告，并順利通過審查，標志著華東院成為國內首家能夠開展全廠動態模擬分析及火炬系統優化的設計院。
惠州宇新化工有限責任公司原建設10套裝置及火炬系統，2021年計劃新建設1,4-丁二醇裝置，經過核算后，需將原火炬系統擴建，但受限于管道路由和火炬設施建設位置等工程實際，原火炬系統已無擴建條件。
惠州宇新化工委托華東院對全廠火炬系統從源頭進行科學的泄放分析，采取符合標準的方法和措施盡可能地對火炬排放量進行消減，并在此基礎上對全廠火炬系統進行優化，使全廠火炬系統滿足新建裝置的使用需求。

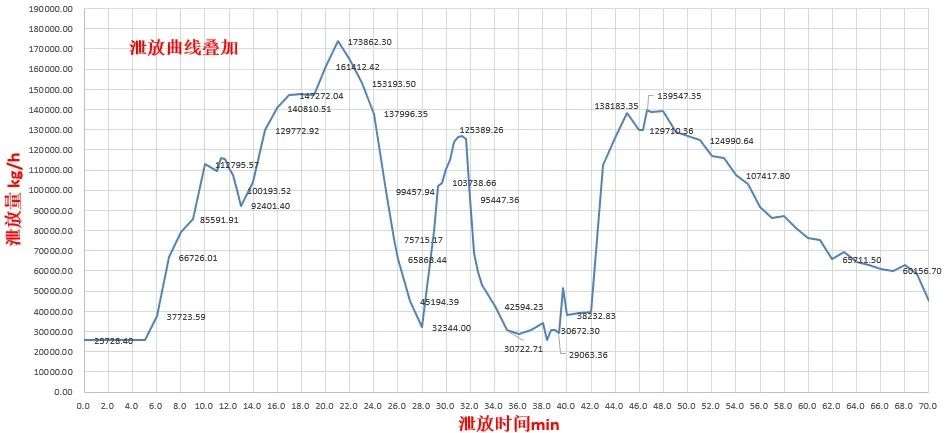

華東院動態模擬設計團隊通過嚴格穩態泄放計算、工況分析、穩態轉動態模擬計算、HIPS削減泄放量以及單裝置動態模擬疊合全廠火炬系統優化等步驟，分三個階段穩步開展工作，建立穩態、動態模型共計22個，完成近700頁分析報告，詳細分析全部工藝裝置及球罐組的單設備泄放能力、各裝置泄放量以及火炬氣放空系統總量，通過各裝置的“流量-時間曲線”將泄放量消減59.7%，并提出優化建議30項，在新建裝置增加火炬泄放量的情況下，不需對原有火炬進行改擴建，為業主節約用地1000平方米以上，減少火炬投資1500萬元以上。
華東院使用Aspen Hysys模擬軟件按照API 521規范的方法，采用穩態模擬與靜態泄放分析、動態模擬與動態泄放分析、HIPS(超壓保護聯鎖)消減分析等系統化分析方法和消減措施應用于單設備核算、新建全廠火炬系統分析以及改擴建項目現有火炬系統核算。對于單設備，可準確核算泄放工況和泄放量、準確核算泄放數據、有效減小安全閥尺寸;對于新建全廠火炬系統，可準確縮減泄放總量、有效縮小放空總管管徑，節約土地，節省投資;對于改擴建項目現有火炬系統，可準確合理評估原有火炬是否滿足泄放需求，避免不必要的新建火炬，進而降低工程投資。
(來源：中石油華東設計院有限公司) |
